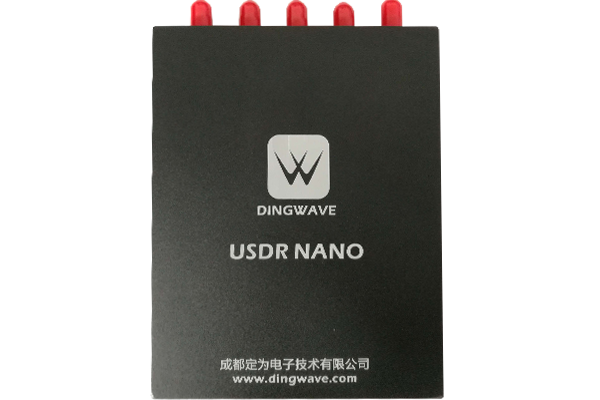

全部产品 UN 主页 全部产品 UN 全部产品 新闻 位置 联系我们 全部产品 DingWave Nano(代号UN)是专为无线通信系统科研和教学实验而开发的一款高性价比的便携式软件无线电平台。 在硬件上，UN将ADI公司的AD9361综合射频捷变收发器与Xilinx Zynq-7020可编程系统级芯片相结合，提供频段70MHz到6GHz范围内的2×2MIMO传输路径。 在软件上，UN采用S40 HIL(Dingwave Platform Studio-Hardware In Loop)开发工具，S40 HIL基于Simulink与Xilinx Vivado设计套件，提供独特的图形化开发环境。S40 HIL不仅支持软硬件协仿真，可实现硬件参与算法环路进行协同仿真验证，还支持原生Simulink环境下的帧结构仿真以及SystemGenerator的混合仿真。此外，UN全面兼容GNU Radio，为用户提供多样化的开发环境。 特性 硬件架构 应用场景 工作环境 产品优势 其他 特性 UN关键指标 (1) Xilinx Zynq 7020 FPGA，集成ARM Cortex-A9双核处理器； (2) 射频通道 2路发射2路接收； (3) 工作频段 70MHz~6GHz； (4) 信号带宽 200KHz~56MHz，软件可调； (5) 发射功率 10dBm； (6) 发射EVM 3%； (7) ADC 双通道，[email protected]； (8) DAC 双通道，[email protected]； (9) 2×256MB DDR3 SDRAM； (10) 参考时钟 40MHz； (11) 支持选配 外接功放和滤波器； (12) 低噪放和内置功放。 硬件架构 UN硬件架构 应用场景 UN应用场景： UN将ADI公司的AD9361综合射频捷变收发器与Xilinx Zynq-7020可编程系统级芯片相结合，提供频段70MHz到6GHz范围内的2×2MIMO传输路径。其主要应用场景包括： （1） 无线通信系统验证； （2） 无人机无线通信链路； （3） 电子系统中的无线通信模块或单元(可不用机壳)； （4） 移动通信教学实验； （5） 宽带无线电台； （6） 数据采集及信号处理； （7） 无线电发烧友。 工作环境 UN工作环境满足如所示要求: 供电 DC-12V 2A供电。 工作环境 （1）工作温度：-40℃～55℃； （2）湿度：2%～98%(25℃)； （3）震动：符合GB233.10-95标准； （4）冲击：符合GB233.10-95标准； （5）气压：70kPa～106kPa。 功耗 （1） 功耗：典型值10W 产品质量 （1） 产品质量：320g(裸板61.5g) 产品优势 UN是专为无线通信系统科研和教学实验而开发的一款高性价比的便携式软件无线电平台 其优势包括： (1) 全球最小SDR平台，方便携带； (2) 消费级产品，功能完备且独立，极高性价比； (3) 软硬件协仿真，Ultra Fast软硬件集成开发工具； (4) 丰富的DEMO示例，设计源码开源。 其他 UN相关 U2 FMC202 S40 口袋式SDR解决方案 Copyright © 2011 - 2024 Dingwave , All Rights Reserved 激情五月综合色婷婷一区二区-4D玉蒲团奶水都喷出来了免费-久久99国产伦精品免费-国产二级一片内射视频播放-戳女人屁股流水羞羞漫画 版权所有 蜀ICP备12015091号-1
DingWave Nano(代号UN)是专为无线通信系统科研和教学实验而开发的一款高性价比的便携式软件无线电平台。 在硬件上，UN将ADI公司的AD9361综合射频捷变收发器与Xilinx Zynq-7020可编程系统级芯片相结合，提供频段70MHz到6GHz范围内的2×2MIMO传输路径。 在软件上，UN采用S40 HIL(Dingwave Platform Studio-Hardware In Loop)开发工具，S40 HIL基于Simulink与Xilinx Vivado设计套件，提供独特的图形化开发环境。S40 HIL不仅支持软硬件协仿真，可实现硬件参与算法环路进行协同仿真验证，还支持原生Simulink环境下的帧结构仿真以及SystemGenerator的混合仿真。此外，UN全面兼容GNU Radio，为用户提供多样化的开发环境。
